伺服電機SGMPH型（轉速：3000r/min）。
功率：0.1kw。
電源電壓：?jiǎn)蜗郃C100V。
串行編碼器：16位相對值。
設計順序：A。
軸端：直軸帶鍵SGDV-780A21A001FT003。
選購件：帶油封、DC24V制動。
偏平系列：需在狹小空間安裝伺服電機時。
靈活適應用戶系統。

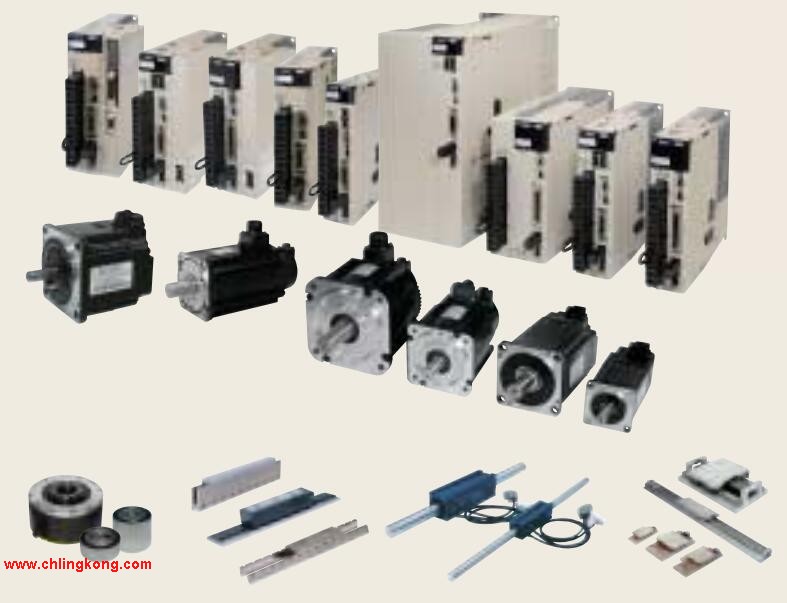

為了您能構筑最佳的系統，以充實的產品系列支持您SGDV-780A21A001FT003
產品有單相100V、單相200V、三相200V，
并有適用于絕對值碼盤，帶制動、帶減速機的各種電機SGDV-780A21A001FT003。
進而，因其符合國際標準，在世界范圍均可放心使用。
平滑運轉，有極季速度觀測控制，
使電機的速度波動大幅度減低，低速下亦可平滑運轉。伺服電機SGMGH型。
額定轉速：1500r/min。
功率：1.3kw。
電源電壓：三相AC200VSGDV-780A21A001FT003。
串行編碼器：17位相對值。
設計順序：A。
軸端：直軸無鍵。
選購件：帶油封。
高速進給系列：無負載時亦需高速運轉的場合。
主回路與控制回路的電源完全分離，
報警時可只關斷主回路電源，容易維護。
參數設定器內置。
由伺服驅動器本體可直接輸入?yún)?shù)伺服驅動器使用方法。
節省配線。
采用了串行編碼器，編碼器配線數比原產品減少了1/2。
多合一控制：利用參數切換可別使用轉矩、位置、速度控制。裝備INDEXER 功能型伺服單元（套件型號）。
最大適用電機容量：0.05kw。
電源電壓：三相AC400V。
接口：指令選配安裝型（旋轉型伺服電機用）伺服驅動器使用方法。
選配（硬件）：涂漆處理。
選配（軟件）：標準。
選配（參數）：標準。
選配模塊：INDEXER+全閉環模塊。
Simple。
通過程序方式的編程及串行指令，輕松實現運動控制。
也可通過Windows環境下安裝的支持工具（SigmaWin+）輕松啟動伺服驅動器使用方法。
可通過I/O模塊與上位控制器簡單連接。
Smart。
支持以基于程序表的定位運行為主要用途的運行方式。
可編程的定位點數最大為256點。
備有外部定位、JOG速度表運行、原點復歸、可編程信號輸出等豐富功能。
I/O點數為輸入：19點，輸出：16點。
Speedy。
通過與高性能v系列組合，實現高速、高精度定位。
不使用運動控制器即可實現運動控制。伺服電機SGMDH型。
額定轉速：3000r/min。
功率：2.2kw。
電源電壓：三相AC200V。
串行編碼器：17位相對值。
設計順序：A。
軸端：直軸帶鍵帶螺孔。
選購件：帶油封、D90V制動。
偏平系列：需在狹小空間安裝伺服電機時。
豐富的電機系列。
配有帶制動，帶減速機等豐富的電機產品。
在線自動調整整，自動測定機械特性，設置所需要的伺服增益。
即使初次接觸，亦可在短時間內完成最佳設定。
電機自動設別，伺服驅動器自動判別伺服電機的功率、規格、自動設定電機參數。
再生電阻連接端子標準配備。
配備了外置再生電阻的連接端子，
可簡便的連接再生電阻器。直驅伺服電機SGMCS中容量型。
額定轉矩：110N·m。
伺服電機外徑尺寸：175mm。
串行編碼器：20位增量型（選配）。
設計順序：伺服電機外徑尺寸記號為B、C、D的機型。
法蘭規格：C face，反向負載側（導線側向引出）。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時最大轉矩∶6～600N·m，最高轉速∶250～500r/min）。
利用20 位高分辨率編碼器，可進行高精度的分度。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
中容量額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用用環境溫度∶0～40°C。
勵磁方式∶永磁式式安川SGDV-780A21A001FT003。
安裝方式∶法蘭式。
耐熱等級∶A。
絕緣耐壓∶AC111500V 1分鐘SGDV-780A21A001FT003。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。
SGDV-780A21A001FT003操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGDV-780A21A001FT003&select=5
